Основные методы борьбы с шумом, инфра- и ультразвуком и вибрацией
Рассмотрим основные методы борьбы с шумом, инфра- и ультразвуком, а также с вибрацией.
Различные механические, аэродинамические и электромагнитные явления являются причиной возникновения шумов. Механические шумы возникают при работе различных машин и механизмов и вызваны трением и соударениями составляющих их деталей, ударными процессами, используемыми в производстве (ковка, штамповка) и рядом других факторов. Аэродинамические и гидродинамические шумы возникают при течении газов и жидкостей. Электромагнитные шумы обычно сопровождают работу различных электрических установок. Перечислим основные способы, используемые для снижения шума в производственных помещениях.
Наиболее рациональный способ уменьшения шума – снижение звуковой мощности его источника (машины, установки, агрегата и т.д.). Уровень звуковой мощности (Lp) рассчитывается по следующей формуле:
Lp= 10LgP/P0, (17.15)
где Р –
звуковая мощность, Вт;
P0 – пороговая звуковая мощность, равная 10-12
Вт;
Lp – уровень звуковой мощности, дБ.
Этот способ борьбы с шумом носит название уменьшения шума в источнике его возникновения. Снижение механических шумов достигается: улучшением конструкции машин и механизмов, заменой деталей из металлических материалов на пластмассовые, заменой ударных технологических процессов на безударные (например, клепку рекомендуется заменять сваркой, штамповку – прессованием и т.д.), применением вместо зубчатых передач в машинах и механизмах других видов передач (например, клиноременных) или использованием зубчатых передач, не издающих громких звуков (например, при использовании не прямозубых, а косозубых или шевронных шестерен), нанесением смазки на трущиеся детали и рядом других мероприятий.
Эффективность некоторых из перечисленных мероприятий по снижению уровня шума представлена ниже:
| Мероприятия
Замена прямозубых шестерен шевронными Замена зубчатой передачи на клиноременную Замена металлических корпусов машин на пластмассовые: в области высоких частот в области средних частот | Снижение уровня шума, дБ
5 10–15 7–15 2–6 |
Как уже сказано выше, аэродинамические и гидродинамические шумы сопровождают течение жидкости или газа. Эти шумы также возникают при работе вентиляторов, компрессоров, газовых турбин, двигателей внутреннего сгорания, при выпуске пара или воздуха в атмосферу, при вращении винтов самолета, при работе насосов для перекачки жидкостей и др.
Для уменьшения аэродинамических и гидродинамических шумов рекомендуются снижение скорости обтекания газовыми или воздушными потоками препятствий, улучшение аэродинамики тел, работающих в контакте с потоками; снижение скорости истечения газовой струи и уменьшение диаметра отверстия, из которого эта струя истекает; выбор оптимальных режимов работы насосов для перекачивания жидкостей; правильное проектирование и эксплуатация гидросистем и ряд других мероприятий. Часто не удается уменьшить аэродинамические шумы в источнике их возникновения, поэтому приходится использовать другие методы борьбы с этими шумами (использование звукоизоляции источника, установка глушителей).
Для борьбы с шумами электромагнитного происхождения рекомендуется тщательно уравновешивать вращающиеся детали электромашин (ротор, подшипники), осуществлять тщательную притирку щеток электродвигателей, применять плотную прессовку пакетов трансформаторов и т.д.

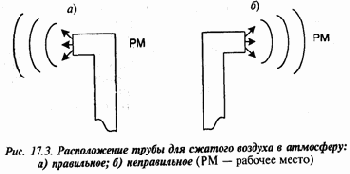

Следующим способом снижения шума является изменение направленности его излучения. Этот способ применяется в том случае, когда работающее устройство (машина, агрегат, установка) направленно излучает шум. Примером такого устройства может служить труба для сброса в атмосферу сжатого воздуха. Правильное расположение этой трубы представлено на рис. 17.3. Направленная звуковая волна должна быть ориентирована в противоположную от рабочего места или жилого строения сторону.
Если на территории предприятия расположен один или несколько шумных цехов, то их рекомендуется сосредоточить в одном-двух местах, максимально удаленных от остальных производств. При расположении предприятия на территории города шумные производства должны находиться на значительном удалении от жилых домов.
Это мероприятие по борьбе с шумом называется рациональной планировкой предприятий и цехов.
Следующий способ борьбы с шумом связан с уменьшением звуковой мощности по пути распространения шума (звукоизоляция).
Практически это достигается использованием звукоизолирующих ограждений, звукоизолирующих кабин и пультов управления, звукоизолирующих кожухов и акустических экранов.
К звукоизолирующим ограждениям относятся стены, перекрытия, перегородки, остекленные проемы, окна, двери. Основная количественная характеристика эффективности звукоизолирующих свойств ограждений – коэффициент звукопроницаемости ? (безразмерная величина), который может быть рассчитан по следующей формуле:
где
Используется и другая величина, называемая звукоизолирующей способностью ограждения (R, дБ). Она находится из следующего выражения:
Для практических расчетов звукоизолирующей способности однослойных ограждений применяется формула:
R = 20 Lg (m0f) - 47,5, (17.18)
где m0 – масса 1 м2 ограждения, кг;
f – частота звука, Гц.
Из формулы (17.18) следует, что звукоизолирующая способность конструкции тем выше, чем больше ее поверхностная плотность (чем тяжелее материал, из которого изготовлена конструкция). Кроме того, звукоизолирующие свойства ограждения возрастают с повышением частоты звука. Однако пользоваться формулой (17.18) для расчета R следует со значительной долей осторожности, так как в ней не учтено влияние жесткости и размеров ограждения. Для корректного расчета R
необходимо пользоваться методиками, изложенными в специальной литературе1.
1 Хорошим пособием для расчета может служить специальный справочник «Средства защиты в машиностроении»/ Под ред. С.В.Белова. – М.: Машиностроение, 1989. – 368 с.
В качестве материалов для звукоизолирующих ограждений рекомендуется использовать бетон, железобетон, кирпич, керамические блоки, деревянные полотна (для изготовления дверей), стекло и т.д.
Звукоизолирующими кожухами обычно полностью закрывают издающее шум устройство (машину, агрегат, установку и т.д.). Кожухи изготавливают из листового металла (сталь, дюралюминий и т.д.) или пластмассы. Как и в случае звукоизолирующих ограждений, кожухи более эффективно снижают уровень шума на высоких частотах, чем на низких. Так, например, стальной кожух с размером стенки 4х4 м и толщиной стенки 1,5–2 мм обеспечивает снижение шума на частоте f = 63 Гц на 21 дБ, а на частоте f = 4000 Гц – на 50 дБ.
Звукоизолирующие кабины применяют для размещения пультов управления и рабочих мест в шумных цехах. Их изготавливают из кирпича, бетона и подобных материалов или из металлических панелей.
Акустические экраны представляют собой конструкцию, изготовленную из сплошных твердых листов (металлических и т.п.) толщиной 1,5–2 мм, с покрытой звукопоглощающим материалом поверхностью. Эти экраны устанавливаются на пути распространения звука. За ними возникает зона звуковой тени. Основной акустический эффект (снижение уровня шума) достигается в результате отражения звука от этих конструкций.
В производственных помещениях уровень звука существенно повышается из-за отражения шума от строительных конструкций и оборудования. Для снижения уровня отраженного звука применяют специальную акустическую обработку помещения с использованием средств звукопоглощения, к которым относятся звукопоглощающие облицовки и штучные звукопоглотители. Как следует из названия этих материалов, они не отражают шум, а поглощают его. При этом колебательная энергия звуковой волны переходит в тепловую (диссипирует) вследствие потерь на трение в звукопоглотителе. Для звукопоглощения используют пористые материалы (т. е. материалы, обладающие несплошной структурой), так как потери на трение в них наиболее значительны. (И наоборот, звукоизолирующие конструкции, отражающие шум, изготавливают из массивных, твердых и плотных материалов).
Количественной характеристикой звукопоглощающих материалов является коэффициент звукопоглощения а, который определяется выражением:
где
Звукопоглощающими называют материалы, у которых величина ? превышает 0,2. Примером этих материалов могут служить плиты и маты из минеральной ваты, базальтового и стеклянного волокна, акустические плиты с зернистой или волокнистой структурой типа «Акмигран», «Акминит», «Силак-пор» и др.
Штучные звукопоглотители представляют собой объемные звукопоглощающие тела, изготовленные в виде конуса, куба, параллелепипеда и подвешенные к потолку помещения.
Остановимся на способах борьбы с аэродинамическим шумом. Для этого используют устройства, называемые глушителями шума. Различают абсорбционные, реактивные и комбинированные глушители. В первом из них затухание аэродинамического шума происходит в порах звукопоглощающих материалов, заполняющих глушитель.
Реактивные глушители отражают звуковую энергию обратно к источнику. В комбинированных глушителях снижение шума достигается за счет сочетания поглощения и отражения звука.
Некоторые способы защиты от инфразвука аналогичны способам защиты от шума. К ним следует отнести снижение уровня инфразвука в его источнике, увеличение жесткости колеблющихся конструкций, применение глушителей реактивного типа. Вместе с тем такие известные методы борьбы с шумом, как звукоизоляция и звукопоглощение, малоэффективны при инфразвуке. Значительно более эффективный подход – борьба с инфразвуком в источнике его возникновения.
Как известно, одним из основных промышленных источников инфразвука являются различные тихоходные машины, число рабочих циклов которых не превышает 20 в секунду (двигатели внутреннего сгорания, компрессоры, вентиляторы и т.д.). Если существует техническая возможность повышения быстроходности этих машин, то возможно обеспечить перевод максимума их звуковой мощности в диапазон слышимых частот, после чего применяют описанные выше методы борьбы с шумом.
Для снижения или исключения вредного воздействия ультразвука, передающегося воздушным путем, ультразвуковые установки рекомендуется размещать в специальных помещениях, используя для проведения технологических процессов на них системы дистанционного управления.
Большой эффект дает автоматизация этих установок.
Более экономичный способ защиты от воздействия ультразвука заключается в использовании звукоизолирующих кожухов, которыми закрываются ультразвуковые установки, или экранов, располагающихся на пути распространения ультразвука. Эти экраны изготавливают из листовой стали или дюралюминия, пластмассы (гетинакса) либо из специальной резины. Например, применение кожухов на некоторых ультразвуковых установках позволяет снизить уровень ультразвука на 60–80 дБ.
Основные методы защиты от вибрации
делятся на две большие группы:
§ снижение вибрации в источнике ее возникновения;
§ уменьшение параметров вибрации по пути ее распространения от источника.
Для того чтобы снизить вибрацию в источнике ее возникновения, необходимо уменьшить действующие в системе переменные силы. Это достигается заменой динамических технологических процессов статическими (например, ковку и штамповку рекомендуется заменять прессованием, операцию ударной правки – вальцовкой, пневматическую клепку – сваркой и т.д.). Рекомендуется также тщательно выбирать режимы работы оборудования, чтобы вибрация была минимальной. Большой эффект дает тщательная балансировка вращающихся механизмов, применение специальных редукторов с низким уровнем вибрации и другие мероприятия.
Важно, чтобы собственные частоты вибрации агрегата или установки не совпадали с частотами переменных сил, вызывающих вибрацию. В противном случае может возникнуть резонанс, в результате чего резко увеличится амплитуда колебаний (виброперемещение) устройства, что может привести к его поломке или разрушению. Исключить резонансные режимы работы оборудования и тем самым снизить уровень вибрации можно либо путем изменения массы и жестокости вибрирующей системы, либо установлением нового режима работы агрегата.
Следующий метод защиты от вибрации называется вибродемпфированием (вибропоглощением), под которым понимают превращение энергии механических колебаний системы в тепловую.
Это достигается использованием в конструкциях вибрирующих афегатов специальных материалов (например, сплавов систем медь–никель, никель–титан, титан–кобальт), применением двухслойных материалов типа сталь-алюминий, сталь-медь. Хорошей вибродемпфирующей способностью обладают и традиционные материалы: пластмассы, дерево, резина. Значительный эффект достигается при нанесении на колеблющиеся детали вибропоглощающих покрытий. Пример таких покрытий – различные упруговязкие материалы, такие, как пластмасса или резина, а также различные мастики. Известными вибропоглощающими мастиками являются так называемые «Антивибриты» («Антивибрит–2», «Антивибрит–3»), изготавливаемые на основе эпоксидных смол.
Виброгашение, или динамическое гашение, колебаний достигается в первую очередь установкой вибрирующих машин и механизмов на прочные массивные фундаменты. Массу фундамента рассчитывают таким образом, чтобы амплитуда колебаний его подошвы была в пределах 0,1–0,2 мм, а для особо важных сооружений – 0,005 мм.
Если какой-либо агрегат колеблется с определенной частотой, то снизить его вибрацию можно установкой на агрегат динамического виброгасителя – самостоятельной колебательной системы, обладающей массой т и жесткостью q. При этом для вибрации защищаемого агрегата его частота колебаний f и частота колебаний виброгасителя f0 должны находиться в следующем соотношении:
Закрепленный жестко на защищаемом агрегате виброгаситель колеблется в противофазе с основной установкой, в результате чего снижается уровень вибрации. Однако он действует на определенной (фиксированной) частоте колебаний, соответствующей резонансному режиму работы. При изменении частоты колебаний основной установки резонанс между ней и виброгасителем пропадает, в результате резко снижается эффективность его работы.
Достаточно эффективным способом защиты является виброизоляция, которая заключается в уменьшении передачи колебания от вибрирующего устройства к защищаемому объекту помещением между ними упругих устройств.
Эти устройства называются виброизоляторами. Эффективность виброизоляторов характеризуется коэффициентом передачи (КП), который рассчитывается по следующей формуле:
КП =
где
В качестве виброизоляторов используют пружинные опоры либо упругие прокладки из резины, пробки и т.д. Возможно использование сочетания этих устройств (комбинированные виброизоляторы).
Для уменьшения вибрации ручного инструмента его ручки выполняются с использованием упругих элементов – виброизоляторов, снижающих уровень вибрации.
Рассмотренные выше методы защиты от шума, инфра- и ультразвука, а также от вибрации относятся к коллективным методам защиты.
К средствам индивидуальной защиты от шума относятся противошумные вкладыши, наушники и шлемы. Противошумные вкладыши вставляют в слуховой канал и перекрывают его. В зависимости от частоты они обеспечивают снижение уровня шума на 5–20 дБ. Их изготавливают из специального ультратонкого волокна, а также из резины или эбонита. Это наиболее дешевые и компактные индивидуальные средства защиты слуха человека, однако они могут вызвать раздражение слухового прохода.
Акустические характеристики противошумных наушников более эффективны, чем вкладышей. В зависимости от частоты они обеспечивают снижение шума на 7–47 дБ. Наиболее эффективно наушники обеспечивают защиты на высоких частотах.
При очень высоких уровнях шума (более 120дБ) применяют шлемы.
В качестве индивидуальных средств защиты от контактного действия ультразвука можно рекомендовать применение специальных инструментов с изолированными ручками (покрытыми пористой резиной или поролоном), а также использовать резиновые перчатки.
К средствам индивидуальной зашиты от вибраций относятся специальные рукавицы, перчатки и прокладки. Для защиты ног используют виброзащитную обувь, снабженную прокладками из упругодемпфирующих материалов (пластмассы, резины или войлока).
С целью профилактики вибрационной болезни персонала, работающего с вибрирующим оборудованием, необходимо строго соблюдать режимы труда и отдыха, чередуя при этом рабочие операции, связанные с воздействием вибрации, и без нее.
Для измерения уровня шума, инфра- и ультразвука, а также вибрации используют различные приборы, позволяющие определять основные характеристики виброакустических факторов. Принципиальная схема шумомера представлена на рис. 17.4.
В шумомерах используют конденсаторные или пьезоэлектрические микрофоны, преобразующие звуковые колебания в электрические, которые затем усиливаются, проходят через корректирующие фильтры и выпрямитель и поступают на прибор – регистратор.
Среди отечественных приборов для измерения шума можно указать ВШВ-003, позволяющий проводить измерения в частотном диапазоне 10–20 000 Гц (уровень измеряемого звука 25– 140 дБ), и ШВК-1 с фильтрами ФЭ-2 (уровень измеряемого звука 30–140дБ в частотном диапазоне 2–40 000 Гц.). Как следует из их частотных характеристик, эти приборы захватывают и инфразвуковой диапазон.
Контрольные вопросы
1. Дайте определение понятий «шум», «ультразвук», «инфразвук», «вибрация».
2. Какими физическими параметрами характеризуется шум?
3. Какими физическими параметрами характеризуются ультразвуковые и инфразвуковые колебания?
4. Каково действие шума, ультра- и инфразвука, а также вибрации на организм человека?
5. В чем заключается нормирование шума, ультра- и инфразвука, а также вибрации?
6. Перечислите основные методы защиты от воздействия шума, ультра- и инфразвука, вибрации.
7. Что такое звукоизоляция, звукопоглощение?
8. Что такое виброизоляция?
9. Что такое глушители шума? Для защиты от каких шумов их используют?
10. Перечислите индивидуальные средства защиты от шума, ультразвука и вибрации.
11. Какими приборами измеряют шум, ультра- и инфразвук, а также вибрацию?
